Lees in deze blog kort, maar duidelijk, welke stappen er nodig zijn om een fundering aan te leggen.
Stap 1 – voorwerk
- Bepalen waar u start met ontgraven
- Neem buiten de fundering voldoende ruimte waar u kunt werken en lopen
- Markeer de grens waar u gaat beginnen met een piketpaaltje
Soms kunt u beter eerst heien voordat u gaat ontgraven. Maar wanneer doet u dat? Als u de bouwput niet in kan met een heistelling! Bepaal dan precies waar de heipaal komt voordat de heistelling voor de deur staat. En markeer deze met een piketpaaltje.
Stap 2 – uitgraven
Hoe diep kan er uitgegraven worden?
Neemt u vloerverwarming? Zo ja, reken hier 7 cm dekvloer voor. Hierin komen dus de leidingen. Leg nooit leidingen in de druklaag van de combinatievloer. Geen vloerverwarming, reken op een dikte van 4 cm.
Voorbeeld met vloerverwarming. Dus u zit nu op 7 cm dekvloer en 20 cm combinatievloer, dat is samen 27 cm. De funderingsbalk is bijvoorbeeld 40 cm hoog, de bodem van de EPS funderingskist is 8 cm.
Uitgraven 27 + 40 + 8 = 75 cm dieper dan de bovenkant van de bestaande dekvloer, dat is dus de onderkant van de laminaatvloer - tegelvloer - parketvloer. Neem nog 4-5 cm extra om aan te vullen met zand en u moet 80 cm uitgraven. Meestal ligt het maaiveld al 15 cm lager, u moet dan nog 65 cm diep graven.

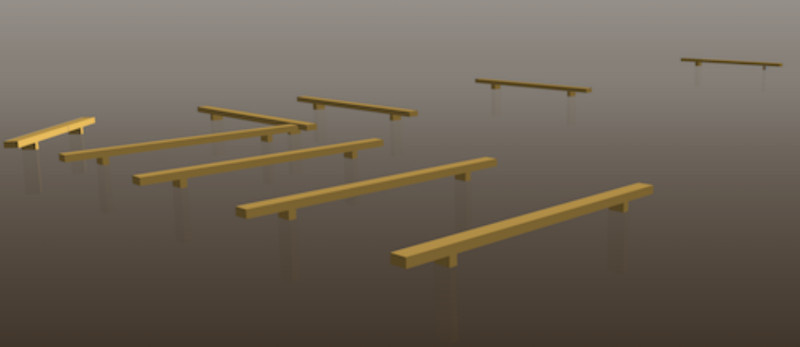

Stap 3 – bruggetjes plaatsen
Bruggetjes zijn extra verstevigingen in de grond, waar de EPS bekisting op komt te rusten. Wat er nodig is.
- Om de ca.70 cm een bruggetje plaatsen en een bruggetje op 20 cm bij begin en eind van de fundering
- Bij een hoek op meerdere plaatsen een bruggetje plaatsen
- De bruggetjes stellen ca. 4-5 cm boven de kleigrond en daarna aanvullen met zand en verdichten, (loop door het zandbed en goed aanstampen)
- De bruggetjes uiteraard waterpas stellen en het zand ertussen uitvlakken

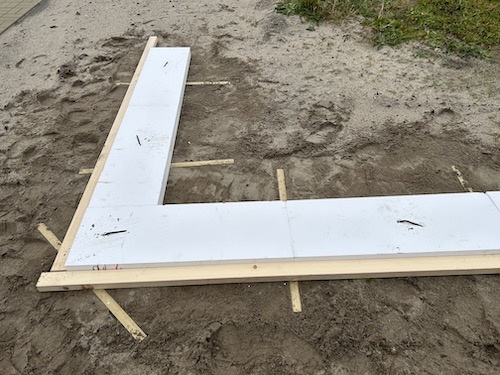

Stap 4 – de bodems plaatsen
De bodems zijn bij de Bouwonline EPS-funderingskist altijd gemaakt op de breedte van uw fundering, dat is lekker makkelijk.
Plaats de bodems precies op de maat waar de fundering moet komen. Nagenoeg iedereen gebruikt hier haringen (vergelijkbaar met een tentharing) om de bodems vast te zetten ca. (1 haring per bodem). Handiger om deze vast te zetten met 2 schroeven van 5 x 120 mm, u schroeft deze door de bruggetjes. Dit zit namelijk veel beter en is meer maatvast. En het is veel goedkoper.

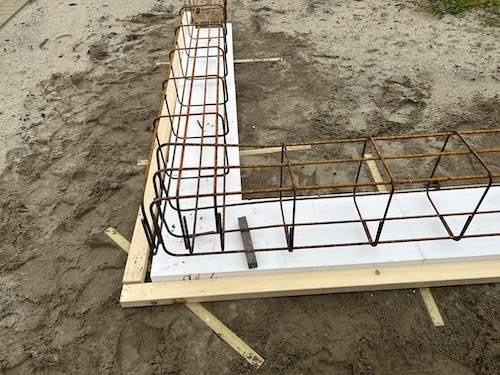

Stap 5 – wapeningskorven plaatsen
Wapeningskorven geven extra kracht aan het beton en komen in de bekisting te liggen. U gaat als volgt te werk.
- Per wapeningskorf van 300 cm gebruikt u 3-4 betonribben, deze legt u op de bodem. Hierop zet u de wapeningskorf, u heeft dan 35 mm dekking (ruimte) aan de onderkant
- Dekkingsblokjes (pylon) aanbrengen. Deze zijn uitsluitend geschikt voor de EPS-funderingskisten, ca. 6 st per m1. U plaatst deze op de beugels van de wapeningskorf, U heeft dan 35 mm dekking (ruimte) aan de zijkanten. De dekking van 35mm, is volgens de voorschriften
- Wapeningskorven op de hoeken in elkaar schuiven en op de lange kanten tegen elkaar aan zetten
- Verbind de wapeningskorven aan elkaar met koppelstaven. Knip een betonijzer-koppelstaaf (3 stuks) van 300 cm in 2 stukken, u heeft dan 6 stukken van 150 cm. Verbind de korven aan elkaar met de 6 staven. Gebruik er 3 boven en 3 onder, leg deze strak tegen de wapeningsstaven en bind deze vast met vlechtdraad
Inboren betonijzer koppelstaaf in de bestaande fundering als dit nodig is. Doe dit dus voordat u de zijwanden plaatst, anders heeft u hier last van. Deze oplossing is aanmerkelijk goedkoper dan chemische-ankers.
- Leg de wapeningskorf strak tegen de bestaande fundering, de bodem ligt al op maat en de wapeningskorf precies in het midden leggen en zorg ervoor dat deze recht ligt
- Met een potlood of viltstift schrijft u de plaats af waar de gaten moeten komen, deze komen aan de binnenkant van de korf en strak tegen de wapeningsstaven aan
- Gaten in boren, 2 mm groter dan de diameter van de koppelstaaf en ca. 12cm diep. Zuig deze gaten ook uit met een stofzuiger
- De Fischer injectiemortel aanbrengen met een kitspuit
- Duw de koppelstaaf er in en laat alles goed uitharden
Stap 6 – zijwanden plaatsen

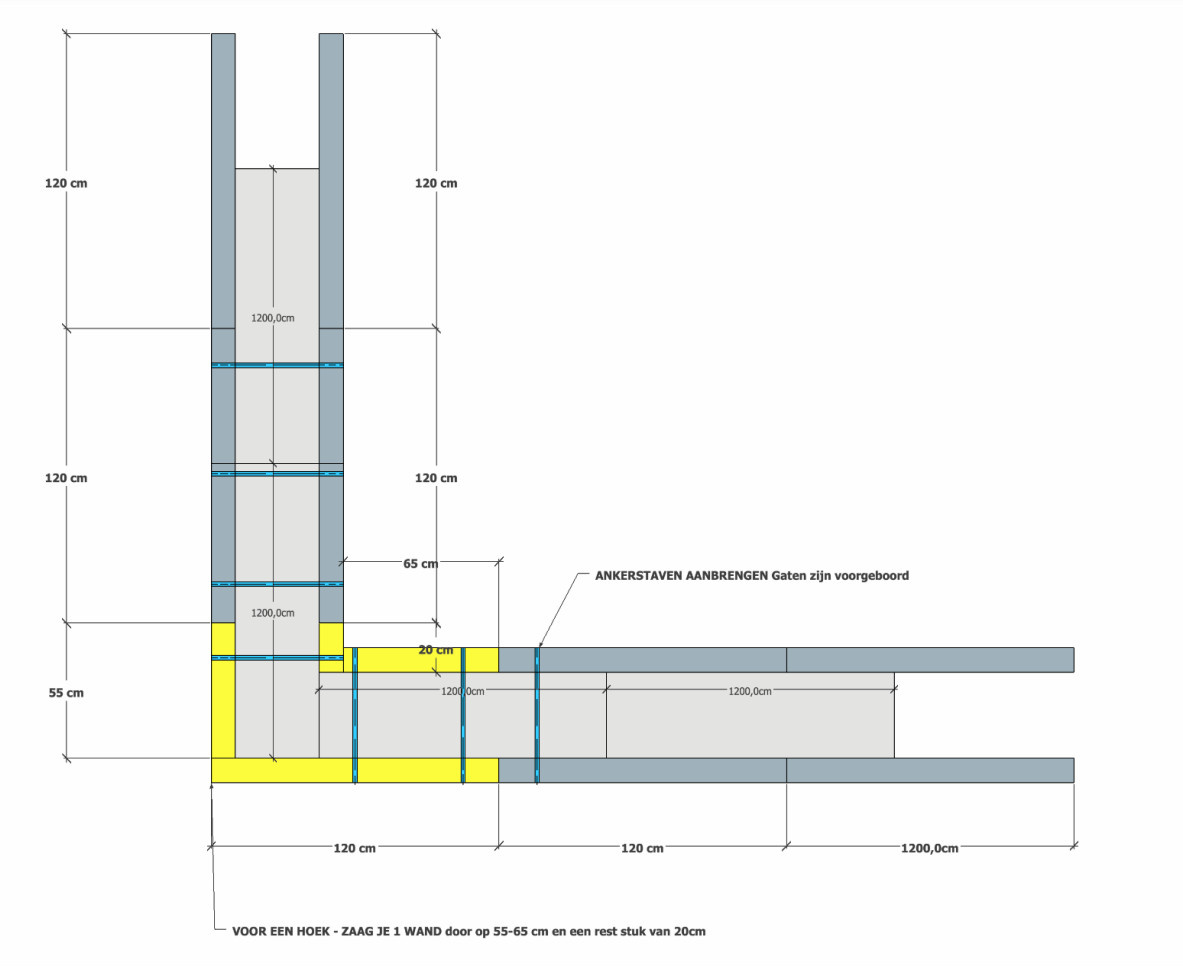

Begin altijd op een hoek. Zie onder in de bijlage. LET OP - houdt u hieraan, dat scheelt u werk.
- Iedere 2 wanden die u plaatst, direct de ankerstaven aanbrengen. Deze zijn voorgemonteerd aan 1 kant en kunt u insteken in de voorgeboorde gaten aan de andere kant
- Monteer drukverdeelplaatje en schroeven
Bekijk de grotere afbeelding - ankerstaven plaatsen EPS bekisting BouwOnline

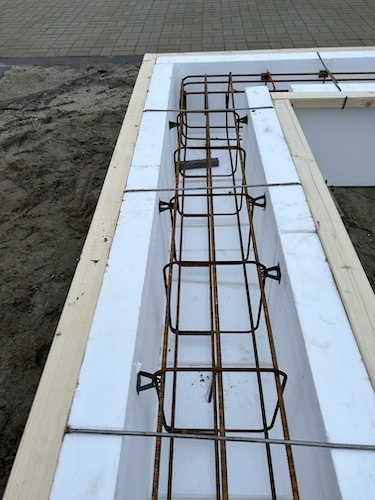

Stap 7 – afkransen
Bij hert afkransen brengt u houten balken aan de buitenkant van de bekisting aan zodat de kist sterk blijft tijdens het storten van het beton.
Kranshout aan de bovenkant aanbrengen
- Plaats de bovenbeugels, hart op hart ca. 60cm
- Hang in de beugels vuren geschaafd 50 x 75 mm hout, aan beide bovenkanten. Zorg ervoor dat je op de hoeken het hout laat aansluiten tegen elkaar
- Monteer een multiplex klis op de hoek, schroef deze goed door
Heeft u 17 strekkende meter bekisting, bestel dan 36 meter hout.
Kranshout aan de onderkant
Kranshout aan de onderkant aanbrengen is alleen nodig op de hoeken. Aan de buitenkant heeft u 2x 210 cm nodig, vuren-geschaafd 50 x 75 mm. En aan de binnenkant op een hoek ook 2x 210 cm. Bestel per hoek 2 stuks van 420 cm. Schroef de balken door op de bruggetjes en monteer een multiplex klis op de hoeken. Schroef deze goed door.
Stap 8 - nalopen
- Kijk of alles goed vastzit
- Kijk de dekking na, je hebt rondom overal 35mm nodig
- Schuim de naden af waar nodig, zeker bij de doorvoeringen. Heeft u doorvoeringen nodig? LET OP - Uitsluitend monteren in het hart van de bekisting. Uw werk wordt anders gegarandeerd afgekeurd!
- Check de maatvoering nog even
Stap 9 – beton storten
Stort gelijkmatig, stort eerst 20cm hoog rondom en daarna de volgende 20 cm. Werk de bovenkant strak af. Maak de vuren regels goed schoon, u kunt deze weer gebruiken voor het verdere werk van het project. Betreffende samenstellingen van beton, ons advies is, bestel deze bij de betoncentrale en u krijgt de juiste samenstelling. Zelf storten? U mag ons altijd even bellen voor vragen en advies.
Succes met de klus!
